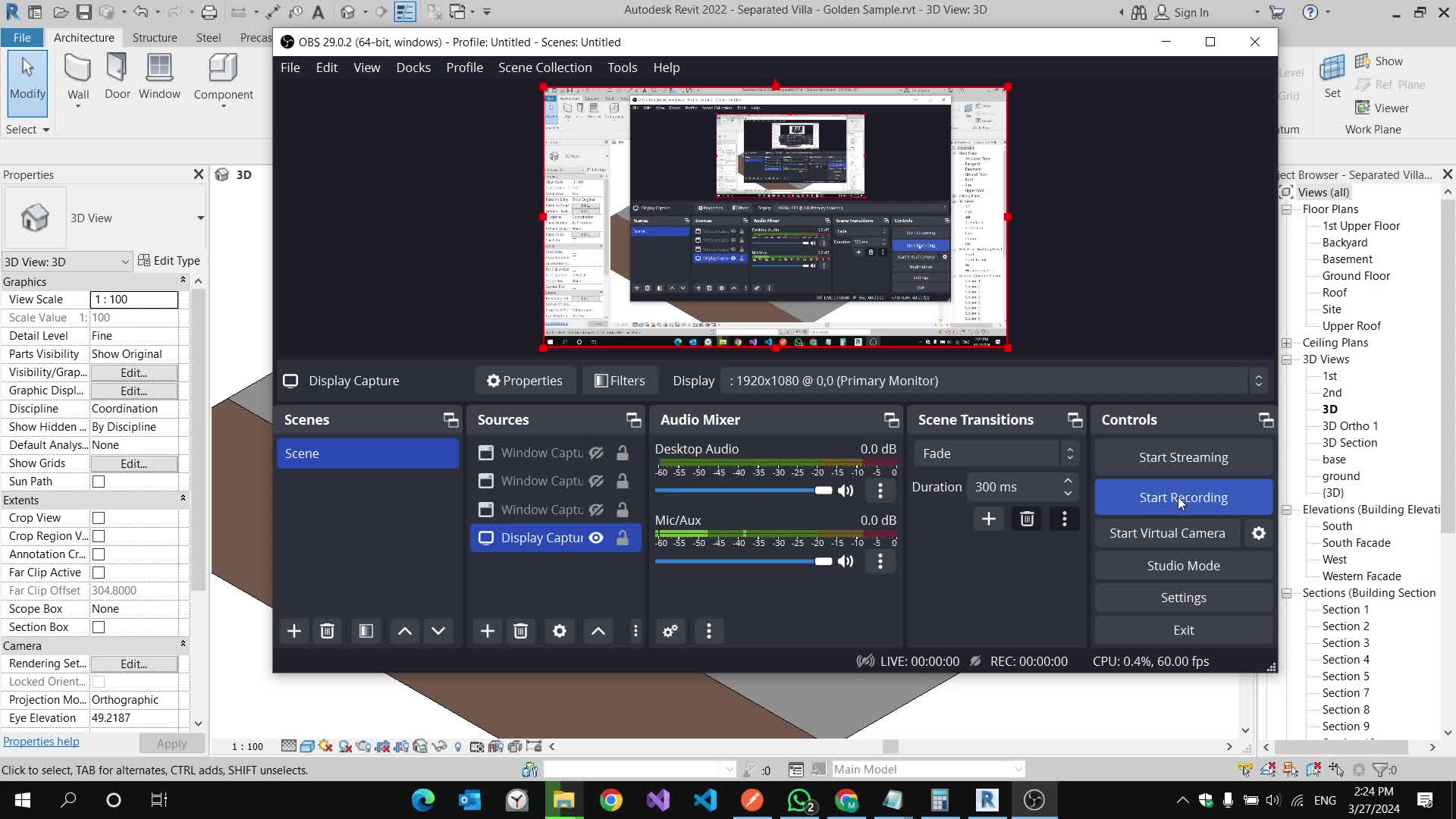

فديو اداه بناء
1- آلية رسم لوحة الموقع العام
2- آلية رسم لوحة الدور الأرضي
3- آلية رسم لوحة الدور الأول علوي
4- آلية رسم لوحتي السطح والملحق العلوي
إجابات الأسئلة
اطلع على الإجابة التي طرحها عملاؤنا سابقًا.
يجب ألا يقل سمك البلاطة فوق الأعصاب في البلاطات الهوردي ثنائية الاتجاه عن الأكبر من 0.05 م و المسافة الصافية بين الأعصاب مقسوم على 12.
الحل كاد :
2- البلاطة لا تكون بعصب واحد لازم علي الاقل عصبين
3- لا يوجد بولي لاين بدون اعصاب
4- لا توجد اعصاب بدون بولي لاين
5- الاعصاب لا تأخذ ml scale قيمة سالبة
6- لا يتم عمل للاعصاب associative او group
7- لا يصح التقسيط بين الاعصاب أن يكون مختلف لازم يكون ثابت
8- البولي لاين الخاص بالبلاطة يجب أن يكون مغلق
9- اسم الطبقة الخاصة بالبلاطة يكون طبقاً للألية الصحيحة الخاصة به
الحل ريفيت :
1- التأكد من رسم ال Beam System الخاصة بالريبات بطريقة صحيحة
2- التاكد من Layout role الخاص بالاعصاب أن يكون Clear Spacaing او Fixed Distance فقط حيث يعطي في هذه الحالات فقط تقسيط صحيح بين الاعصاب
3- التأكد من الـ type الخاص بالاعصاب المرسوم بداخل ال Beam System
4- التأكد من رسم البلاطة فوق الاعاصب بصورة صحيحة
يجب ألا تزيد المسافة الصافية بين الأعصاب في البلاطات الهوردي ثنائية الاتجاه عن 0.75 م.
الحل كاد :
2- البلاطة لا تكون بعصب واحد لازم علي الاقل عصبين
3- لا يوجد بولي لاين بدون اعصاب
4- لا توجد اعصاب بدون بولي لاين
5- الاعصاب لا تأخذ ml scale قيمة سالبة
6- لا يتم عمل للاعصاب associative او group
7- لا يصح التقسيط بين الاعصاب أن يكون مختلف لازم يكون ثابت
8- البولي لاين الخاص بالبلاطة يجب أن يكون مغلق
9- اسم الطبقة الخاصة بالبلاطة يكون طبقاً للألية الصحيحة الخاصة به
الحل ريفيت :
1- التأكد من رسم ال Beam System الخاصة بالريبات بطريقة صحيحة
2- التاكد من Layout role الخاص بالاعصاب أن يكون Clear Spacaing او Fixed Distance فقط حيث يعطي في هذه الحالات فقط تقسيط صحيح بين الاعصاب
3- التأكد من الـ type الخاص بالاعصاب المرسوم بداخل ال Beam System
4- التأكد من رسم البلاطة فوق الاعاصب بصورة صحيحة
يجب ألا يزيد ارتفاع الكلي للعصب في البلاطات الهوردي ثنائية الاتجاه عن 3.5 * عرض العصب.
الحل كاد :
2- البلاطة لا تكون بعصب واحد لازم علي الاقل عصبين
3- لا يوجد بولي لاين بدون اعصاب
4- لا توجد اعصاب بدون بولي لاين
5- الاعصاب لا تأخذ ml scale قيمة سالبة
6- لا يتم عمل للاعصاب associative او group
7- لا يصح التقسيط بين الاعصاب أن يكون مختلف لازم يكون ثابت
8- البولي لاين الخاص بالبلاطة يجب أن يكون مغلق
9- اسم الطبقة الخاصة بالبلاطة يكون طبقاً للألية الصحيحة الخاصة به
الحل ريفيت :
1- التأكد من رسم ال Beam System الخاصة بالريبات بطريقة صحيحة
2- التاكد من Layout role الخاص بالاعصاب أن يكون Clear Spacaing او Fixed Distance فقط حيث يعطي في هذه الحالات فقط تقسيط صحيح بين الاعصاب
3- التأكد من الـ type الخاص بالاعصاب المرسوم بداخل ال Beam System
4- التأكد من رسم البلاطة فوق الاعاصب بصورة صحيحة
يجب ألا يقل عرض العصب في البلاطت الهوردي ثنائية الاتجاه عن 0.12 م.
الحل كاد :
2- البلاطة لا تكون بعصب واحد لازم علي الاقل عصبين
3- لا يوجد بولي لاين بدون اعصاب
4- لا توجد اعصاب بدون بولي لاين
5- الاعصاب لا تأخذ ml scale قيمة سالبة
6- لا يتم عمل للاعصاب associative او group
7- لا يصح التقسيط بين الاعصاب أن يكون مختلف لازم يكون ثابت
8- البولي لاين الخاص بالبلاطة يجب أن يكون مغلق
9- اسم الطبقة الخاصة بالبلاطة يكون طبقاً للألية الصحيحة الخاصة به
الحل ريفيت :
1- التأكد من رسم ال Beam System الخاصة بالريبات بطريقة صحيحة
2- التاكد من Layout role الخاص بالاعصاب أن يكون Clear Spacaing او Fixed Distance فقط حيث يعطي في هذه الحالات فقط تقسيط صحيح بين الاعصاب
3- التأكد من الـ type الخاص بالاعصاب المرسوم بداخل ال Beam System
4- التأكد من رسم البلاطة فوق الاعاصب بصورة صحيحة
يجب ألا يقل سمك البلاطة فوق الأعصاب في البلاطات الهوردي أحادية الاتجاه عن الأكبر من 0.05 م و المسافة الصافية بين الأعصاب مقسوم على 12.
الحل كاد :
2- البلاطة لا تكون بعصب واحد لازم علي الاقل عصبين
3- لا يوجد بولي لاين بدون اعصاب
4- لا توجد اعصاب بدون بولي لاين
5- الاعصاب لا تأخذ ml scale قيمة سالبة
6- لا يتم عمل للاعصاب associative او group
7- لا يصح التقسيط بين الاعصاب أن يكون مختلف لازم يكون ثابت
8- البولي لاين الخاص بالبلاطة يجب أن يكون مغلق
9- اسم الطبقة الخاصة بالبلاطة يكون طبقاً للألية الصحيحة الخاصة به
الحل ريفيت :
1- التأكد من رسم ال Beam System الخاصة بالريبات بطريقة صحيحة
2- التاكد من Layout role الخاص بالاعصاب أن يكون Clear Spacaing او Fixed Distance فقط حيث يعطي في هذه الحالات فقط تقسيط صحيح بين الاعصاب
3- التأكد من الـ type الخاص بالاعصاب المرسوم بداخل ال Beam System
4- التأكد من رسم البلاطة فوق الاعاصب بصورة صحيحة
